首頁 ? 產品中心 ? 石英晶體諧振器(SMD) ? MIni2520
*超小尺寸，貼片金屬封裝，2.5×2.0×0.55mm
*高精度、高可靠性、寬溫、低抖動、低功耗
*頻率：12MHz-54MHZ
*基站、雷達探測、遠程控制設備及工業(yè)設備
*符合RoHS無鉛
? Specifications
|
Type |
SMD 7050 /5032/3225/2520/2016/1210 |
|
頻率范圍 |
Frequency Range |
812.00~54.000MHz 888 |
|
振動模式 |
Vibration Mode |
ATCUT,Fundamental |
|
調整頻差（ppm） |
Frequency Tolerance(at25℃) |
±10≈±50ppm |
|
溫度頻差（ppm） |
Frequency Stability Over Temperature Range |
See Table 1 |
|
儲存溫度（℃） |
Storage Temperature Range |
-40℃-+85℃ |
|
等效電阻（Ω） |
Equivalent Series Resistance |
See Table 2 |
|
靜態(tài)電容 (PF) |
Shunt Capacitance |
5.0pFMax |
|
負載電容（PF） |
Load Capacitance |
5-50pF or Series Resonance |
|
絕緣電阻 (??) |
Insulation Resistance |
≥500MΩ//DC100V ±10V |
|
激勵功率（μ W） |
Drive Level |
0.01uW-1000uW |
|
老化率（ppm/y） |
Aging |
±2ppm/year, ±3ppm/year, ±5ppm/year |

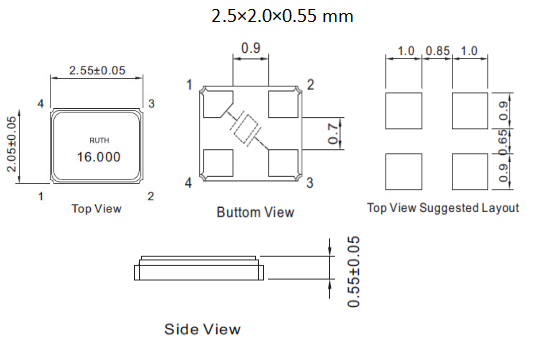

? Dimension(Unit:mm)
